Штангенциркуль, инструкция по применению

Штангенциркуль — это высокоточный инструмент, предназначенный для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов.

С помощью линейки невозможно добиться высокой точности при измерении диаметра сверла или отверстия, а также размеров других мелких деталей. В таких случаях на помощь приходит штангенциркуль, который позволяет определять линейные размеры с точностью до 0,1 мм.

Этот инструмент широко используется для измерения толщины листового металла, внутреннего и внешнего диаметров стальных труб, диаметра высверленных отверстий, их глубины и других параметров.

Устройство и принцип работы нониуса штангенциркуля

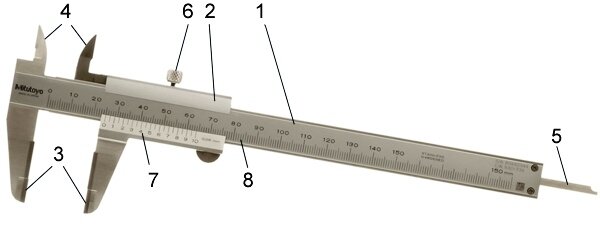

На рисунке представлено устройство двустороннего штангенциркуля с глубиномером. Этот инструмент способен измерять линейные размеры в пределах от 0 до 150 мм с точностью до 0,05 мм, что позволяет определять как наружные, так и внутренние размеры, а также глубину отверстий.

Основные элементы штангенциркуля:

1. Штанга — основная часть инструмента, на которую нанесена метрическая шкала с шагом в 1 мм и обозначенными сантиметровыми делениями.

2. Рамка — подвижная часть, перемещающаяся вдоль штанги.

3. Губки для наружных измерений — используются для определения внешних размеров.

4. Губки для внутренних измерений — применяются для измерения внутренних размеров.

5. Линейка глубиномера — предназначена для измерения глубины отверстий и пазов.

6. Стопорный винт — фиксирует рамку, предотвращая ее случайное смещение.

7. Шкала нониуса — вспомогательная шкала с 10 делениями, шаг которой составляет 1,9 мм.

Принцип работы нониуса:

• Отсчет целых миллиметров: производится по основной шкале штанги до первой риски нониуса.

• Определение десятых долей миллиметров: выполняется по нониусу. Необходимо найти, какой штрих на шкале нониуса (считая слева направо) совпадает с риской основной шкалы штанги. Порядковый номер этого штриха соответствует десятым долям миллиметра.

Пример измерения:

• Допустим, измеренный размер по основной шкале штанги составляет 11 целых делений (11 мм).

• На нониусе шестой штрих слева направо совпадает с риской основной шкалы. Поскольку одно деление нониуса равно 0,1 мм, итоговый измеренный размер будет 11,6 мм.

Таким образом, штангенциркуль обеспечивает высокоточные измерения различных линейных размеров, учитывая как целые миллиметры, так и десятые доли.
